مكان المنشأ:
الصين
اسم العلامة التجارية:
Lishunyuan
إصدار الشهادات:
CE
رقم الموديل:
LY-RK03-1113
فيديو

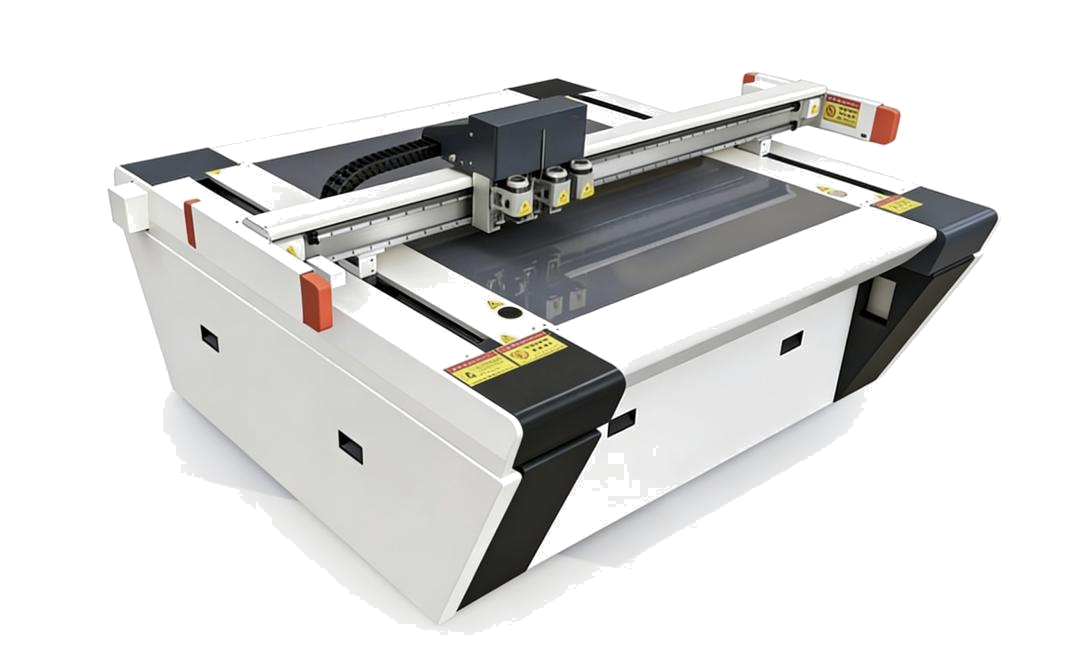

LY-RK03-1113 نظام القطع
LY-RK03-1113 هي آلة قطع بدون غسيل للمواد المرنة غير المعدنية ، مصممة لصناعة العينات والتعبئة والطباعة وإنتاج المجموعات الصغيرة.و وظائف نصف قطعمع نظام التحكم الخدمي، دقة ±0.05mm، و 50mm القطع سمك، فإنه يدعم المواد مثل اللوحة الرمادية، اللوحة المموجة، إيفا، والرغوة.دعم ملفات CAD/AI/DXFو نظام فراغ مدمج مثالي لإنتاج دفعات صغيرة
مصممة خصيصاً لصنع العينات والإنتاج المخصص للمجموعات الصغيرة في صناعة التعبئة والتغليف والطباعة
هذه الآلة تتميز بنظام التحكم في الخدمة المتطورة ولا تتطلب قالبًا للقطع.
التفاصيل الميكانيكية
|
|
يتم لحام الإطار الفولاذي المتكامل من الصلب عالي الكربون المضخم ، مما يضمن عدم وجود تشوه أو اهتزاز في ظل التشغيل عالي السرعة لفترة طويلة. يوفر أداءً ميكانيكيًا مستقرًا ،ضمان دقة القطع وطول عمر الآلة.
|
|
|
نظام امتصاص مدمج يقوم بتفعيل مناطق الفراغ بشكل ذكي بناءً على حجم المادة، مما يوفر قبضة أقوى وأكثر تكافؤًا وتحسينًا كبيرًا لسطح الورق.يمنع رفع الحافة وتحريكها، وهي مناسبة لكل من الألواح الرقيقة والسميكة.
|
|
|
تسمح ثلاث رؤوس عمل مستقلة بالعمل باستمرار مع العديد من الأدوات ، ويمكن استبدال الأدوات بين الوحدات. وبالتالي ، تتعامل آلة واحدة مع القطع والتجاعيد والخروط والتخطيط.مع سمك قطع أقصاه 50 ملم، الآلة متوافقة مع اللوحات المموجة، اللوحات الرمادية، الورق المقوى، الرغوة الرقيقة، الجلد، وغيرها من مواد ورق، وتلبية الاحتياجات اليومية لصنع العينات.
|
|
|
يتيح نظام ضبط الأداة التلقائي المدمج ضبط الأداة التلقائي وتعويض الطول بلمسة واحدة بعد تغيير الأداة ، دون الحاجة إلى معايرة يدوية.هذا يضمن التبديل السريع بدقة عاليةنظام النقل ذو الدقة العالية الذي يعمل بمحرك الحركة يقدم دقة القطع تصل إلى ± 0.05mm و ينتج حواف نظيفة خالية من الحفر.
|
|
|
يمكنك استيراد ملفات CAD أو AI أو DXF مباشرة وتوليد مسارات القطع بنقرة واحدة ، مما يسمح للآلة بقطع أي شكل معقد مع منحنى التعلم الصفر.
|
|
يتم حماية المكونات الرئيسية من الغبار والحطام، مما يؤدي إلى انخفاض معدلات الفشل والصيانة الروتينية البسيطة.انخفاض استهلاك الطاقة يضمن التشغيل الصديق للبيئة والفعال من حيث التكلفةتحسين المسار الذكي يسمح بمعالجة سريعة، مما يقلل من دورة صنع العينات ويسمح بالرد السريع على طلبات العينات من العملاء.
|
|
|
1"الخرق" (V/U-Groove) خروط V / U قابلة للتبديل ، تشكيل خطوة واحدة للمواد الصلبة والنعمة.
|
|
|
2. نصف قطع القطع قطع نصف قطع، يقطع الطبقة العليا فقط للأجزاء السهلة لتمزيقها والاتصال.
|
|
|
3-تزداد التجاعيد المتساوية، لا تشقوق أو التجاعيد عند الطي.
|
|
|
4.القطع الكامل لا حاجة إلى قالب، قطع دقيق كامل، مناسبة لعملية أخذ العينات من مجموعات صغيرة، قطع دقيق جداً دون تجاعيد على الورق الرقيق وبدون انفجار الحواف على الورق السمين.
|
|
|
5قطع إيفا قطعة خاصة غير عالقة، قطع EVA سلس ونظيف.
|
|
|

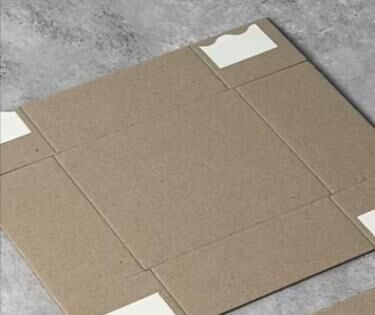

6قطع اللوحات المموجة القطع المتكامل، التجاعيد، والحلقات لإعادة إنتاج دقيق من هياكل الكرتون.
|
|
|
7. قطع العلامات الملصقة حفرة عميقة تحكم الدقة التي تقطع فقط الورق والطبقة اللاصقة مع ترك الغلاف سليماً.
|
|
|

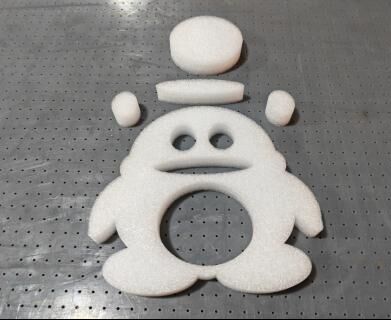

8قطع الرغوة قادرة على القطع بدقة عالية من أشكال الخطوط العريضة المعقدة ، مناسبة لمختلف معالجة إدراجات التعبئة.
|
|
المواصفات |
|
|
ماكسالعمل السرعة |
1500ملم/ثانية |
|
سرعة القطع القصوى |
1200ملم/ثانية |
|
العملالدقة |
±0.05ملم |
|
تفكير قطعة العمل |
50ملم |
|
حجم العمل الفعلي |
(ل)1100mm*W1300ملم |
|
إمدادات الطاقة |
380 فولت±10% |
|
الطاقة الكلية |
5.5 كيلوواط |
|
مقاس الجهاز |
(ل)2100*W2480*H1200ملم |
