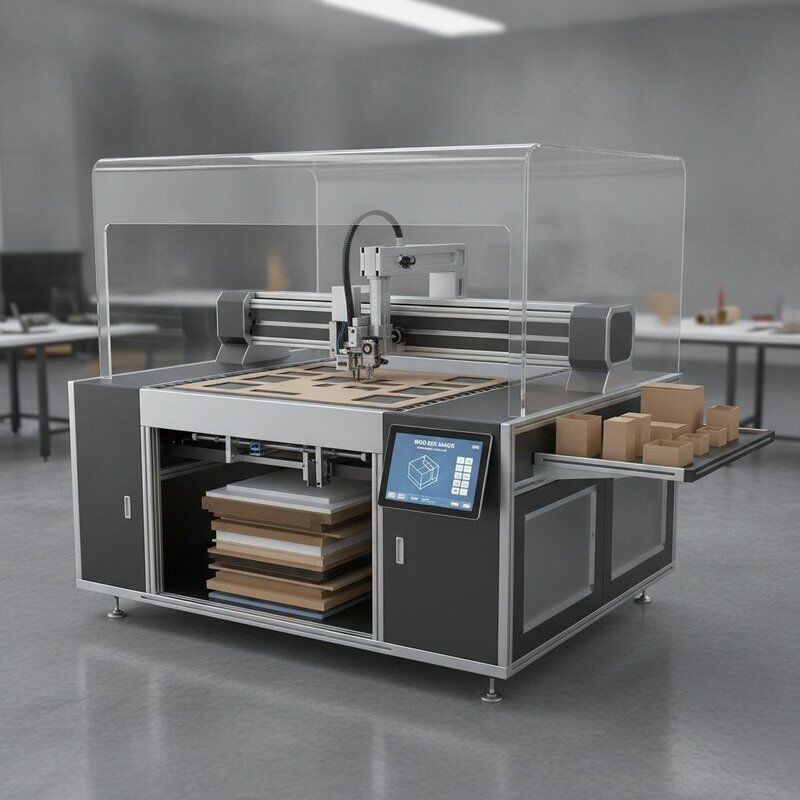

آلة صناعة صناديق صلبة مصممة لصنع عينات والإنتاج المخصص للقطعات الصغيرة مع قطع المواد المرنة

الإطار الفولاذي المتكامل ملحوم من الفولاذ السميك عالي الكربون، مما يضمن عدم التشوه أو الاهتزاز أثناء التشغيل عالي السرعة على المدى الطويل. إنها توفر أداء ميكانيكي مستقر، مما يضمن دقة القطع وطول عمر الآلة.

نظام شفط مدمج يقوم بتنشيط مناطق التفريغ بذكاء بناءً على حجم المادة، مما يوفر تثبيتًا أقوى وأكثر اتساقًا ويحسن تسطيح الورقة بشكل كبير. يمنع رفع الحواف وتحريكها، وهو مناسب للألواح الرقيقة والسميكة.

يسمح رأسا العمل المستقلان بتشغيل أدوات متعددة بشكل مستمر، كما أن الأدوات قابلة للتبديل بين الوحدات. وبالتالي، آلة واحدة تتعامل مع القطع، التجعيد، الحز، والتخطيط. مع سمك القطع الأقصى بـ 50mm، الآلة متوافقة مع الكرتون المموج، اللوحة الرمادية، الورق المقوى، الرغوة الرقيقة، الجلد، وغيرها من المواد الورقية، مما يلبي احتياجات صنع العينات اليومية.

يتيح نظام إعداد الأداة التلقائي المدمج الإعداد التلقائي بلمسة واحدة وتعويض الطول بعد تغيير الأداة، ولا يتطلب أي معايرة يدوية. وهذا يضمن التغيير السريع بدقة عالية. يوفر نظام النقل المؤازر عالي الدقة دقة قطع تصل إلى ±0.05 مم وينتج حواف نظيفة وخالية من النتوءات.

يمكنك استيراد ملفات CAD أو AI أو DXF مباشرة وإنشاء مسارات القطع بنقرة واحدة، مما يسمح للآلة بقطع أي شكل معقد بدون منحنى تعليمي صفر.

تتم حماية المكونات الرئيسية ضد الغبار والحطام، مما يؤدي إلى انخفاض معدلات الفشل وإجراء صيانة روتينية بسيطة. بالإضافة إلى ذلك، يضمن الاستهلاك المنخفض للطاقة تشغيلًا صديقًا للبيئة وفعالاً من حيث التكلفة. يتيح تحسين المسار الذكي المعالجة السريعة، وتقصير دورة صنع العينات، والسماح بالاستجابة السريعة لطلبات عينات العملاء.

1. الحز (V/U-الأخدود)

حز V/U قابل للتحويل، وتشكيل بخطوة واحدة للمواد الصلبة والناعمة.

2. قطع نصف القالب

قطع نصف مقطوع بالقالب، يقطع الطبقة العليا فقط لسهولة تمزيق الأجزاء وتوصيلها.

3. التجعيد

تجعيد موحد، لا يوجد تشقق أو تجعد عند الطي.

4. قطع القالب بالكامل

لا توجد حاجة إلى قالب، قطع دقيق وكامل، مناسب لأخذ العينات بكميات صغيرة. قطع عالي الدقة بدون تجعد على الورق الرقيق ولا تنفجر الحافة على الورق السميك.

5. قطع إيفا

قاطع خاص غير لاصق، قطع EVA ناعم ونظيف.

6. قطع الكرتون المضلع

قطع وتجعيد وتقطيع متكامل لإعادة إنتاج هياكل الكرتون بشكل دقيق.

7. قطع الملصقات اللاصقة

قطع عميق يتم التحكم فيه بدقة والذي يقطع ورق الوجه والطبقة اللاصقة فقط مع ترك البطانة سليمة.

8. قطع الرغوة

قادرة على قطع عالية الدقة لأشكال كفاف معقدة، تناسب لمعالجة إدراج التعبئة والتغليف المختلفة.

صورة

اسم

مقدمة

نظام التحكم بالحركة

نظام تحكم في الحركة عالي السرعة مكون من 6 محاور: ملكية فكرية خاصة، حركة رأس قطع دقيقة، حركة منحنى سلسة.

سكين متأرجح كهربائي عالي التردد

محرك ماكسون مدمج عالي التردد، سرعة تصل إلى 18,000 دورة في الدقيقة، مجهز بشفرة فولاذية التنغستن الصلبة خصيصًا. يقطع بسهولة العديد من المواد الصلبة والسميكة (مثل الورق المقوى المموج، والكرتون على شكل خلية النحل، ولوح KT، ولوح الرغوة PVC) بسرعة عالية، وحواف ناعمة وأنيقة.

أداة سحب السكين

مناسب للمواد ذات سمك أقل من أو يساوي 5 مم. سرعة قطع أسرع مقارنة بالسكين المتأرجح.

مجموعة عجلات التجعيد

تتوفر أربع عجلات تجعيد بعرض مختلف. يخلق تجاعيد مثالية على مختلف أنواع الورق المقوى والورق المقوى. عجلة تجعيد PVC اختيارية لتجعيد PVC.

قلم الراسمة

قلم واحد محايد وقلم زيتي واحد. يستخدم للرسم على المواد الورقية/الكرتونية، ولتصحيح أخطاء الآلة بدقة.

منفذ نقل إيثرنت

نقل بيانات مرن ومستقر، وقابلية توسيع أتمتة قوية. يدعم الترقية والصيانة عن بعد، ويسمح بالتحكم في الجهاز واستدعاء الملفات داخل شبكة محلية.

تحكم الدائرة المتكاملة

وحدة تحكم دائرة متكاملة عالية الأداء (ليست بطاقة توصيل للوحة الأم للكمبيوتر). يمكن توصيله بأي كمبيوتر عادي (بما في ذلك أجهزة الكمبيوتر المحمولة) - لا حاجة لجهاز كمبيوتر مخصص عالي المواصفات. في حالة فشل الكمبيوتر، يمكن استبداله بسهولة بجهاز كمبيوتر عادي لتشغيل الجهاز.

حماية السلامة

تصميم بسيط وأنيق للسلامة ومضاد للتصادم. جهاز ستارة ضوء الأشعة تحت الحمراء المدمج مع استجابة حساسة، يضمن سلامة المشغل وتشغيل الآلة بشكل موثوق.

لوحة ألومنيوم على شكل قرص العسل من فئة الطيران + طاولة عمل PVC مسامية

أول استخدام في الصناعة للوحة الألومنيوم على شكل قرص العسل من فئة الطيران: متينة، مقاومة للطقس، عالية التسطيح، لا تتشوه بسهولة تحت الحمل الثقيل. دوران سلس للهواء من خلال هيكل قرص العسل الداخلي. شفط فراغي اختياري - تدفق هواء قوي وقوة إمساك عالية. طاولة العمل PVC المسامية تعطي نتائج تجعيد أفضل.

شاشة تعمل باللمس

ضبط رقمي دقيق وتخزين مسبق لعمق السكين والضغط عبر شاشة اللمس. قم بتعيين معلمات القطع المختلفة للتحكم المريح في الماكينة.

وحدة مضخة الهواء

تعمل وحدة مضخة الهواء القوية على تثبيت المواد بقوة على طاولة العمل، مما يتيح معالجة المنتجات الشخصية عبر نظام التحكم في الحركة.

وحدة تحديد المواقع بالليزر

تتيح وحدة تحديد موضع المؤشر المزدوج قطعًا سريعًا ودقيقًا للمواد المطبوعة باستخدام تحديد موضع ثنائي النقطتين يدويًا.

كشف المنضدة

الاستشعار التلقائي لبيانات تسطيح المنضدة عبر وحدة الكشف عن المنضدة. ردود الفعل إلى مركز التحكم لتعويض دقة المنصة، وتحقيق التسطيح المتسق.

صورة

اسم

مقدمة

أداة الحز ذات اللوحة الرمادية

مصممة خصيصًا لحز اللوح الرمادي. متعدد الزوايا قابل للتعديل: 0 درجة ~ 135 درجة قابل للتعديل بحرية.

أداة الحز الورق المقوى

مصممة لحفر الورق المقوى. التكيف الذاتي مع طاولة العمل، مع تصميم مضاد للاختراق. يحقق بسهولة حزًا عالي الدقة للورق المقوى.

أداة الحز على شكل V

سيدعم الحز للوحة قرص العسل، ولوحة KT، والعديد من المواد الأخرى، بزاوية قابلة للتعديل من 0 درجة إلى 120 درجة

أداة حفر إطار الصورة

حز ثابت بزاوية 90 درجة، خصيصًا لإطارات الصور، والألواح المرنة، والألواح الممتصة للصوت، وما إلى ذلك من أجل حز زاوية 90 درجة.

أداة قطع القبلة

مصممة لقص المواد ذاتية اللصق والأفلام الإعلانية ذات الإضاءة الخلفية وما إلى ذلك (الاختراق الجزئي). عند استخدامها مع نظام تسجيل الكاميرا الدقيق، يمكن قطع الأشكال المعقدة غير المنتظمة بسهولة.

أداة الاهتزاز 2 مم

أداة قطع اهتزاز الرغوة بضربة اهتزاز 2 مم، مصممة خصيصًا لقطع المواد الرغوية التي يصل سمكها إلى 50 مم، مثل رغوة اللؤلؤ EPE ورغوة EVA والإسفنج وما إلى ذلك.

نظام تسجيل الكاميرا

قطع سريع ودقيق للمواد المطبوعة عبر نظام التسجيل بالكاميرا. تتيح وحدة فرز مهام QR المدمجة إعداد المهام تلقائيًا لإنتاج دفعة صغيرة من دفعات المنتجات المختلفة.

جدول عمليات منفصل

طاولة تشغيل مستقلة لوضع الكمبيوتر بشكل مناسب.
