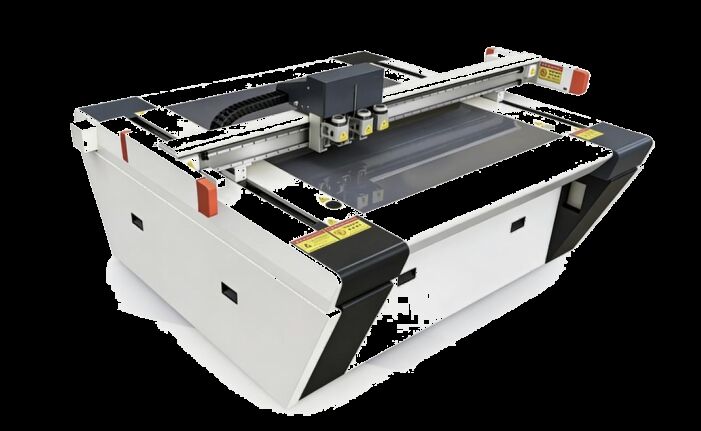

آلة قطع المواد المرنة غير المعدنية LY-RK03-1113 بدقة ±0.05 مم لصنع عينات متعددة الوظائف وتوافق واسع للمواد

يتم لحام الإطار الفولاذي المتكامل من الصلب عالي الكربون المضخم ، مما يضمن عدم وجود تشوه أو اهتزاز في ظل التشغيل عالي السرعة لفترة طويلة. يوفر أداءً ميكانيكيًا مستقرًا ،ضمان دقة القطع وطول عمر الآلة.

نظام امتصاص مدمج يقوم بتفعيل مناطق الفراغ بشكل ذكي بناءً على حجم المادة، مما يوفر قبضة أقوى وأكثر تكافؤًا وتحسينًا كبيرًا لسطح الورق.يمنع رفع الحافة وتحريكها، وهي مناسبة لكل من الألواح الرقيقة والسميكة.

تسمح ثلاث رؤوس عمل مستقلة بالعمل باستمرار مع العديد من الأدوات ، ويمكن استبدال الأدوات بين الوحدات. وبالتالي ، تتعامل آلة واحدة مع القطع والتجاعيد والخروط والتخطيط.مع سمك قطع أقصاه 50 ملم، الآلة متوافقة مع اللوحات المموجة، اللوحات الرمادية، الورق المقوى، الرغوة الرقيقة، الجلد، وغيرها من مواد ورق، وتلبية الاحتياجات اليومية لصنع العينات.

يتيح نظام ضبط الأداة التلقائي المدمج ضبط الأداة التلقائي وتعويض الطول بلمسة واحدة بعد تغيير الأداة ، دون الحاجة إلى معايرة يدوية.هذا يضمن التبديل السريع بدقة عاليةنظام النقل ذو الدقة العالية الذي يعمل بمحرك الحركة يقدم دقة القطع تصل إلى ± 0.05mm و ينتج حواف نظيفة خالية من الحفر.

يمكنك استيراد ملفات CAD أو AI أو DXF مباشرة وتوليد مسارات القطع بنقرة واحدة ، مما يسمح للآلة بقطع أي شكل معقد مع منحنى التعلم الصفر.

يتم حماية المكونات الرئيسية من الغبار والحطام، مما يؤدي إلى انخفاض معدلات الفشل والصيانة الروتينية البسيطة.انخفاض استهلاك الطاقة يضمن التشغيل الصديق للبيئة والفعال من حيث التكلفةتحسين المسار الذكي يسمح بمعالجة سريعة، مما يقلل من دورة صنع العينات ويسمح بالرد السريع على طلبات العينات من العملاء.

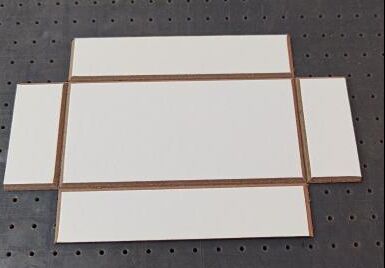

1"الخرق" (V/U-Groove)

خروط V / U قابلة للتبديل ، تشكيل خطوة واحدة للمواد الصلبة والنعمة.

2. نصف قطع القطع

قطع نصف قطع، يقطع الطبقة العليا فقط للأجزاء السهلة لتمزيقها والاتصال.

3-تزداد

التجاعيد المتساوية، لا تشقوق أو التجاعيد عند الطي.

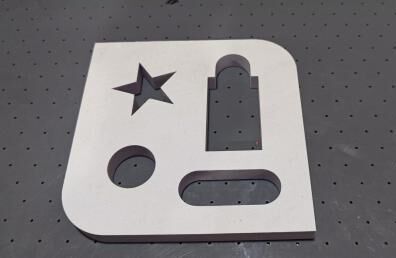

4.القطع الكامل

لا حاجة إلى قالب، قطع دقيق كامل، مناسبة لعملية أخذ العينات من مجموعات صغيرة، قطع دقيق جداً دون تجاعيد على الورق الرقيق وبدون انفجار الحواف على الورق السمين.

5قطع إيفا

قطعة خاصة غير عالقة، قطع EVA سلس ونظيف.

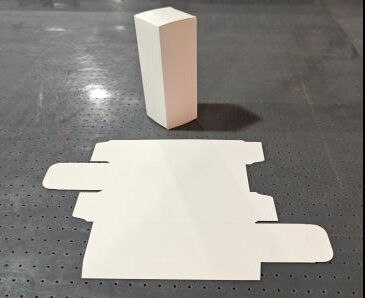

6قطع اللوحات المموجة

القطع المتكامل، التجاعيد، والحلقات لإعادة إنتاج دقيق من هياكل الكرتون.

7. قطع العلامات الملصقة

حفرة عميقة تحكم الدقة التي تقطع فقط الورق والطبقة اللاصقة مع ترك الغلاف سليماً.

8قطع الرغوة

قادرة على القطع بدقة عالية من أشكال الخطوط العريضة المعقدة، بدلة لمختلف التعبئة والتغليف معالجة إدراج.

الصورة

الاسم

مقدمة

نظام التحكم بالحركة

نظام تحكم عالي السرعة للحركة ذات 6 محاور: الملكية الفكرية الملكية، حركة رأس القطع الدقيقة، حركة منحنى سلسة.

سكين التذبذب الكهربائي عالي التردد

محرك ماكسون عالي التردد المدمج ، سرعة تصل إلى 18000 دورة في الدقيقة ، مجهزة بشفرة فولفستين صلب مكبوتة خصيصًا. يقطع بسهولة مواد مختلفة صلبة وسميكة (على سبيل المثال ، الورق المقوى المموج ،كرتون العسل، لوحة كيه تي، لوحة رغوة بي في سي) مع سرعة سريعة، حواف ناعمة ونظيفة.

أداة السكين

مناسبة للمواد ذات سمك ≤5 ملم. سرعة قطع أسرع مقارنة بسكين التذبذب.

مجموعة العجلات الملتوية

أربعة عجلات التجاعيد من عريضات مختلفة متاحة. يخلق تجاعيد مثالية على مختلف الورق المقوى والورق المقوى. عجلة تجاعيد PVC اختياري لتجاعيد PVC.

قلم المخطط

قلم واحد محايد و قلم واحد على أساس الزيت يستخدم للرسم على مواد الورق / الورق المقوى ، وللتحديد الدقيق للجهاز.

منفذ إرسال الايثرنت

نقل بيانات مرن ومستقر ، قابلية توسيع قوية للتشغيل الآلي. يدعم الترقية والصيانة عن بعد ، ويسمح بتحكم الآلة والاتصال بالملفات داخل شبكة منطقة محلية.

جهاز تحكم الدوائر المتكاملة

وحدة تحكم دائرة متكاملة عالية الأداء (وليس بطاقة توصيل لوحة أم الكمبيوتر). يمكن توصيلها إلى أي كمبيوتر عادي (بما في ذلك أجهزة الكمبيوتر المحمولة) ، ولا تحتاج إلى جهاز كمبيوتر متخصص ذو مواصفات عالية.إذا فشل الحاسوب، يمكن استبدالها بسهولة مع جهاز كمبيوتر عادي لتشغيل الآلة.

حماية السلامة

تصميم بسيط وأنيق لمكافحة الاصطدامات. جهاز ستارة الضوء تحت الحمراء المدمج مع استجابة حساسة، وضمان سلامة المشغل وتشغيل الآلة الموثوق بها.

صفيحة الألومنيوم المعدة للطيران + طاولة عمل PVC مسامية

الاستخدام الأول للصناعة من صفحة الألومنيوم المزخرفة للطيران: قوية ومقاومة للطقس ، مسطحة عالية ، لا تتشوه بسهولة تحت حمولة ثقيلة.تدفق الهواء بسلاسة من خلال بنية عسل القشرة الداخلية. اختياري امتصاص الفراغ المنطقة ‬ تدفق الهواء القوي وقوة الاحتفاظ عالية. مائدة عمل PVC مسامية تعطي نتائج أفضل التجاعيد.

شاشة لمسة

ضبط رقمي دقيق وتخزين مسبق لعمق السكين والضغط عبر الشاشة اللمسية. تعيين مختلف معايير القطع للسيطرة المريحة على الآلة.

وحدة مضخة الهواء

وحدة مضخة الهواء الفراغية القوية تحافظ على المواد بقوة على طاولة العمل، مما يتيح معالجة المنتج الشخصية من خلال نظام التحكم في الحركة.

وحدة تحديد موقع الليزر

تتيح وحدة تحديد الموقع مزدوجة المؤشر قطع مواد مطبوعة سريعة ودقيقة باستخدام تحديد المواقع يدويًا بنقطتين.

اكتشاف طاولة العمل

استشعار تلقائي لبيانات مسطحة الطاولة من خلال وحدة اكتشاف الطاولة. ردود الفعل إلى مركز التحكم لتعويض دقة المنصة ، وتحقيق مسطحة ثابتة.

الصورة

الاسم

مقدمة

أداة حفر اللوحة الرمادية

مصممة خصيصاً للخروط الرمادية، قابلة للتعديل من زاوية متعددة: 0° ~ 135° قابلة للتعديل بحرية.

أداة حفر الورق المقوى

مصممة للخروط الورقية. قابلة للتكيف مع طاولة العمل، مع تصميم مضاد للانقراض. بسهولة تحقيق خروط عالية الدقة للورق.

أداة التقطيع V-CUT

Sأسطوانات التخزين للوحات العسل ، لوحات KT ، والعديد من المواد الأخرى ، بزاوية قابلة للتعديل 0 ° ~ 120 °

أداة تحديد إطار الصورة

حفرة ثابتة 90 درجة، خصيصًا لأطر الصور، والألواح المرنة، والألواح المكبوتة للصوت، وما إلى ذلك للحفرة بزاوية 90 درجة.

أداة القبلات

مصممة لقطع القبلة (التغلغل الجزئي) للمواد اللاصقة ذاتياً، والفيلم الإعلاني المضيء خلفياً، وما إلى ذلك. عند استخدامها مع نظام تسجيل الكاميرا الدقيق،يمكن قطع الأشكال غير المنتظمة المعقدة بسهولة.

أداة اهتزاز 5 ملم

أداة قطع الرغوة الاهتزاز مع ضربة اهتزاز 2 ملم، مصممة خصيصا لقطع مواد الرغوة حتى 50 ملم سميكة، مثل رغوة EPE اللؤلؤ، رغوة EVA، الإسفنج، الخ.

نظام تسجيل الكاميرا

قطع سريع ودقيق للمواد المطبوعة عبر نظام تسجيل الكاميرا.تتيح الوحدة المتكاملة لفرز مهام QR إعداد وظيفة تلقائية لإنتاج دفعات صغيرة من دفعات منتجات مختلفة.

جدول تشغيل منفصل

طاولة تشغيل مستقلة لوضع مناسب للحاسوب
